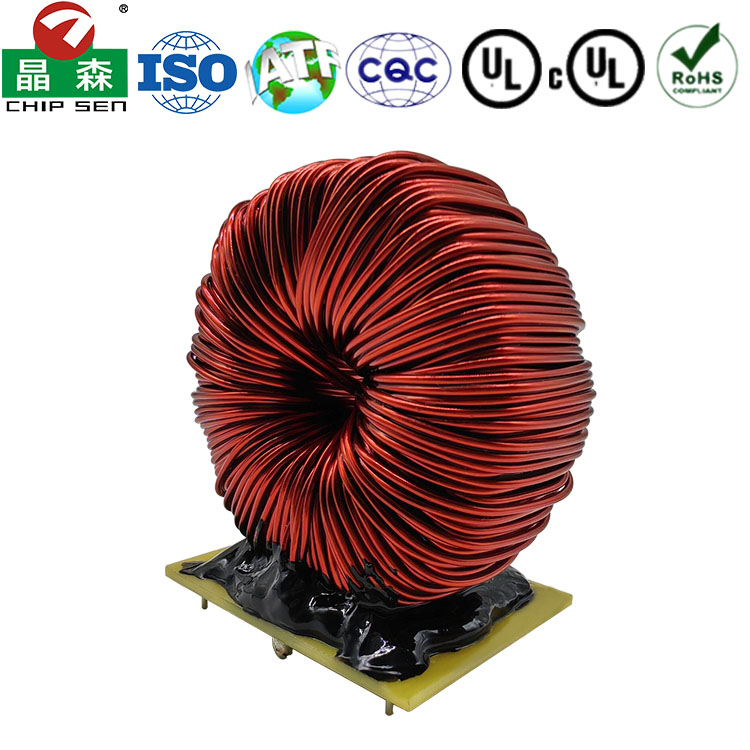

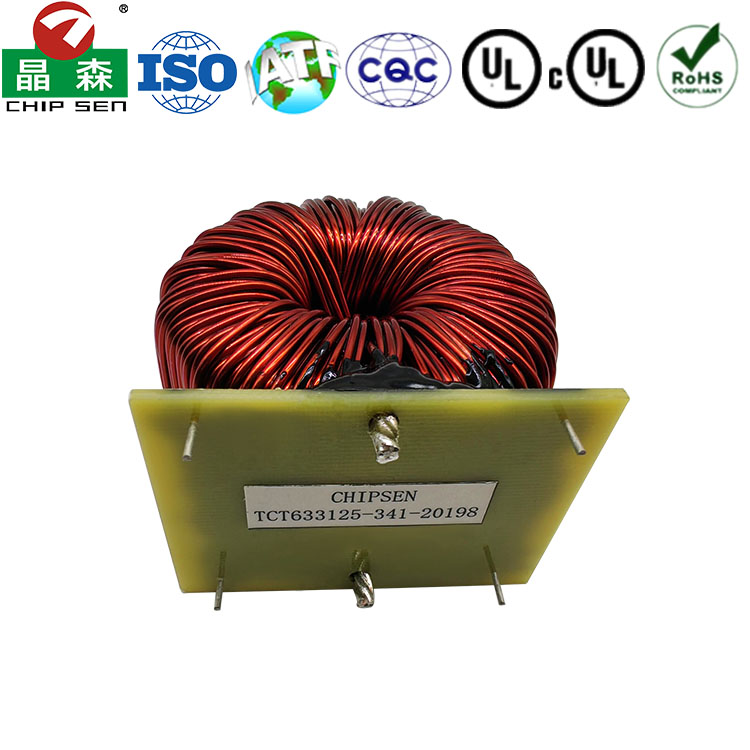

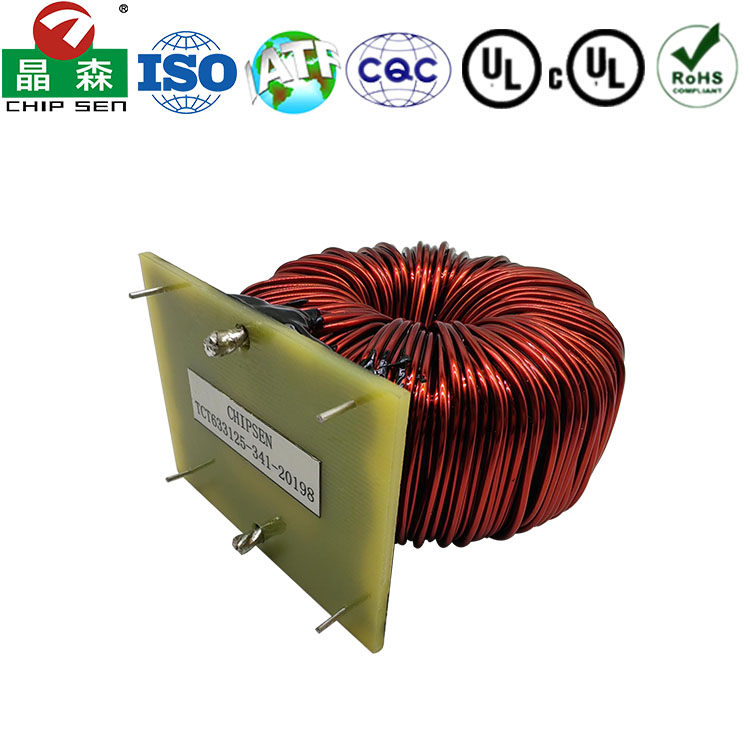

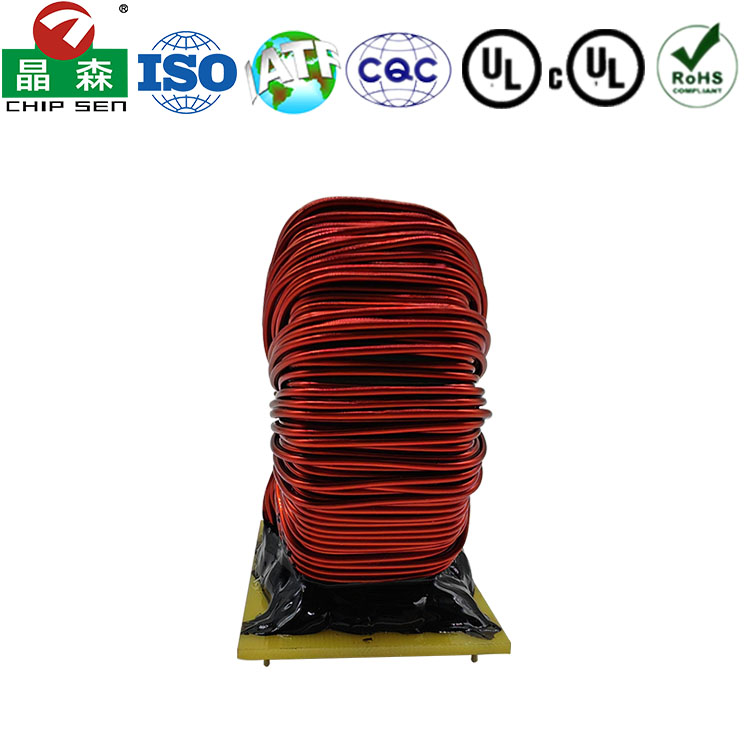

T250 3+3pin 340uH大功率磁环电感
产品分类：
T系列磁环电感
功率：
定制
尺寸单位（mm）：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
产品特性：
1. 物理结构：
· 型号解析： T250 通常表示磁环的外径约为25.0mm（即1英寸，这是非常常见的标准尺寸）。高度通常在10mm到15mm之间。
· 引线： 3+3pin 设计。这强烈表明它内部是一个带有中间抽头的单一绕组，或者是一个双绕组耦合电感。电气上它有三个端口。
· 封装： 标准的DIP（双列直插）式封装，便于在PCB板上安装。
2. 电气特性：
· 高电感量： 340μH 属于较大的电感值，非常适合用于低频滤波和能量存储。
· 紧凑设计： T250的尺寸比T40系列小很多，适合在空间受限的PCB板上实现高效能。
· 高耦合度（如为共模电感）： 如果作为共模扼流圈使用，两个绕组紧密耦合，对共模噪声有极高的抑制能力。
· 低磁泄漏： 环形磁芯结构能有效将磁场约束在芯体内，减少对周围电路的干扰。
产品用途：
1. EMI/EMC滤波（核心用途）：
· 共模扼流圈： 这是最典型和广泛的应用。用于开关电源、适配器、工业控制设备的交流输入端，将火线（L）和零线（N）分别接入两个绕组，能极其有效地滤除由开关管产生并传导回电网的共模干扰，是产品通过EMC认证（如CE， FCC）的关键元件。
2. 功率转换电路：
· 对称拓扑的储能/滤波电感： 在推挽、半桥、全桥等对称结构的开关电源中，可以作为带中心抽头的输出滤波电感，用于平滑电流。
· PFC电感： 在某些特定拓扑的功率因数校正电路中，可能会使用这种带抽头的电感。
