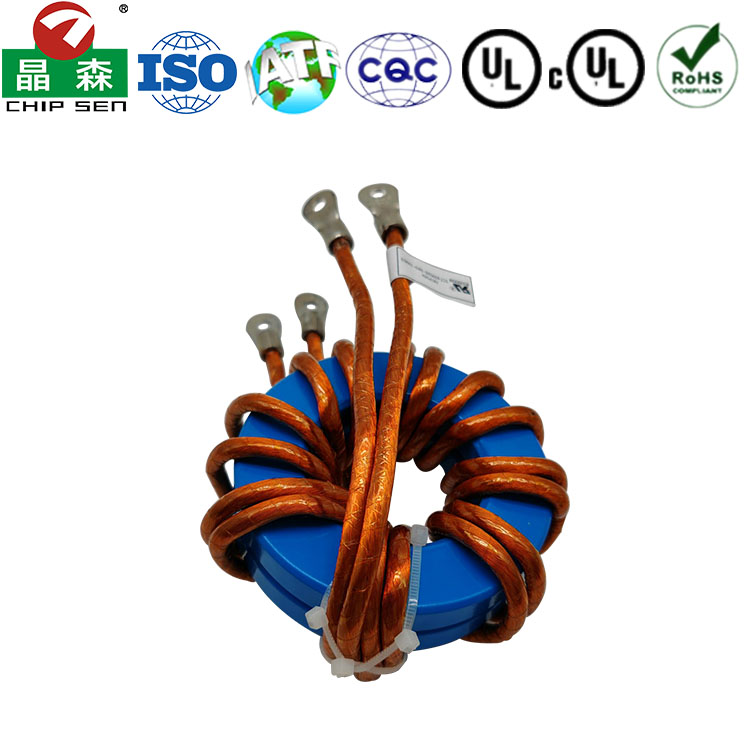

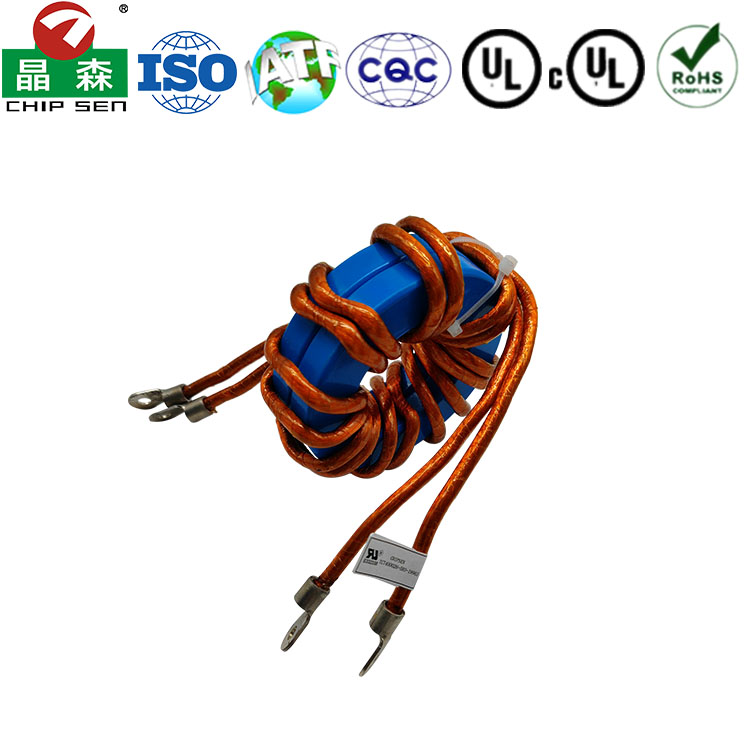

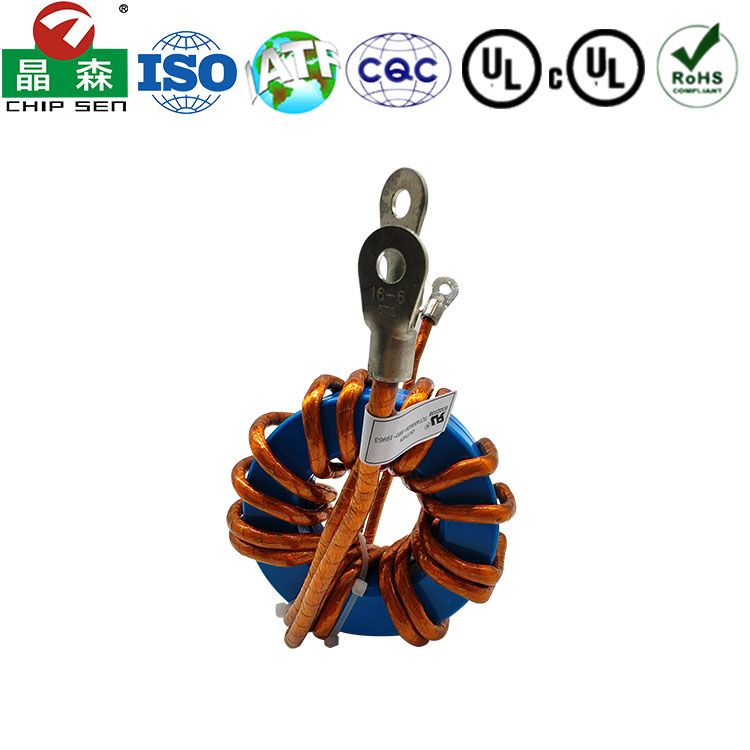

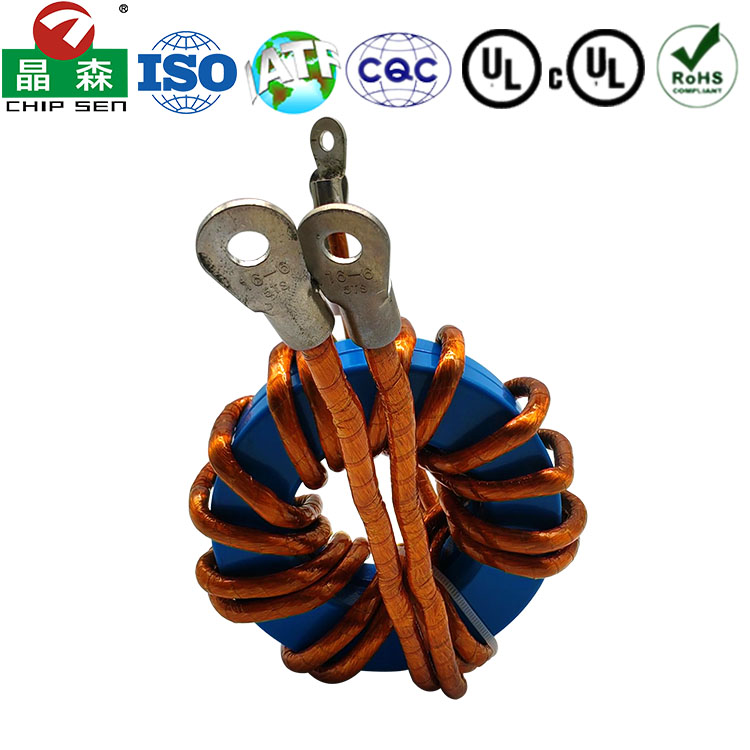

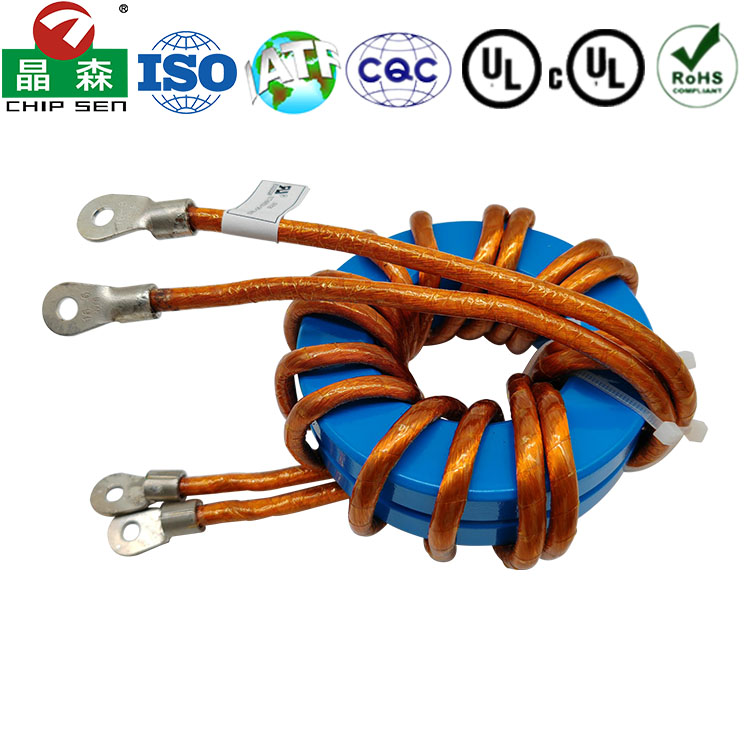

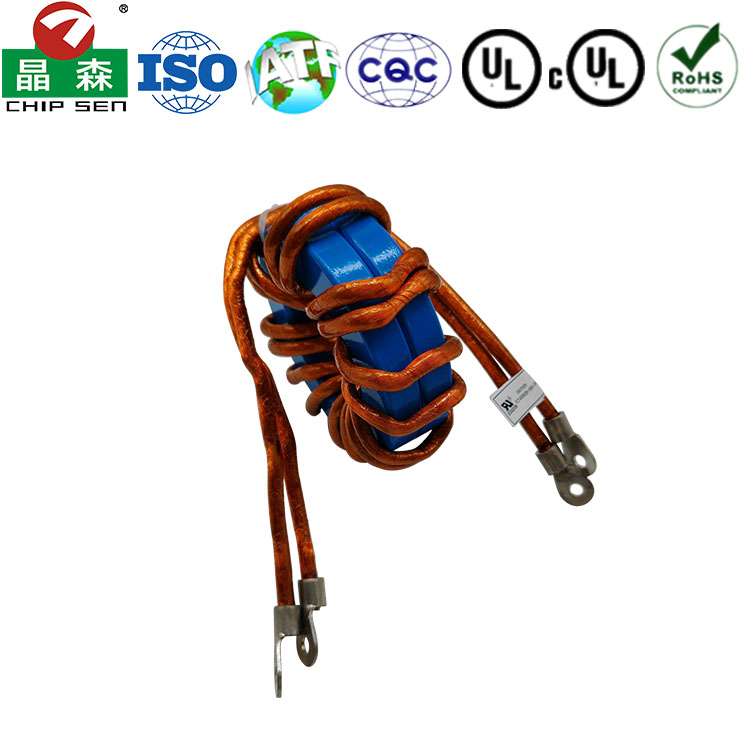

T40 大功率大电流磁环电感
产品分类：
T系列磁环电感
功率：
定制
尺寸单位（mm）：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
产品特性：
1. 物理结构：
· 型号解析： T400026 通常表示外径约40mm，高度（或厚度）约26mm的环形磁芯。其内径通常在10-15mm左右。
· 引线： 4根引脚。这通常意味着电感内部有两个独立的绕组，或者是一个带中间抽头的单一绕组。这是它与普通2引脚电感最根本的区别。
· 封装： 典型的DIP（双列直插）式封装，便于通过PCB板上的通孔进行安装和焊接。
2. 电气特性：
· 高耦合度： 如果是作为共模电感使用，两个绕组绕在同一磁芯上，磁通相互抵消，对差模信号电感量很小，但对共模噪声呈现高阻抗。
· 高饱和电流： 磁环结构可以承受较大的电流而不易饱和，尤其在使用铁粉芯或铁硅铝材料时。
· 低电磁干扰： 环形磁芯的磁场泄露非常小，对周围电路的干扰极低。
· 高效率： 由于磁芯损耗和铜损相对较低，整体效率较高。
产品用途：
1. EMI/EMC滤波：
· 共模扼流圈： 这是4线电感最经典的应用。将火线（L）和零线（N）分别穿过两个绕组，它能极其有效地滤除电源线上的共模干扰，防止噪声传入电网或干扰设备，是开关电源、逆变器等设备通过EMC认证的关键元件。
2. 能量传输与转换：
· 隔离/耦合电感： 在一些DC-DC变换器拓扑中（如反激式、Fly-Buck等），它可以作为耦合电感，实现能量的传递和电路的隔离。
· 小功率变压器： 可以通过调整匝数比，用于信号隔离或小功率的电压变换。
3. 差分滤波：
· 在某些对称电路或差分信号线路中，可以用作差分滤波电感。
